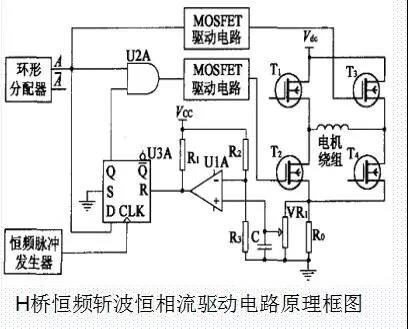

H橋恒頻斬恒相流驅動電路原理框圖

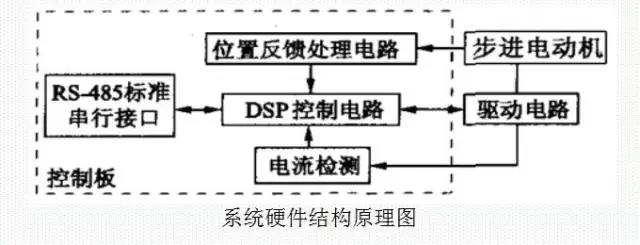

步進電機的閉環伺服控制系統

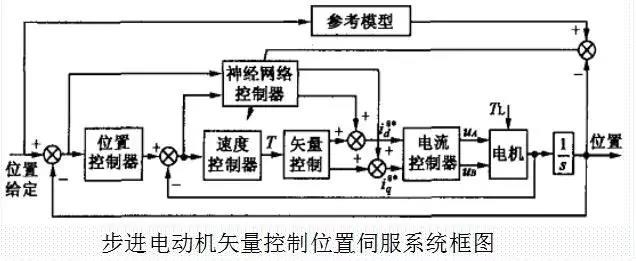

步進電機矢量控制位置伺服系統

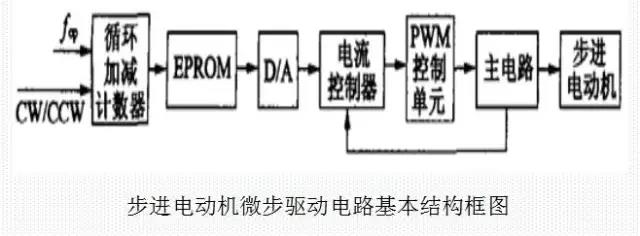

步進電動機微步驅動電路基本結構

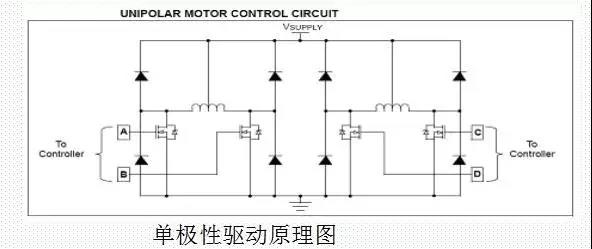

單極性驅動原理圖

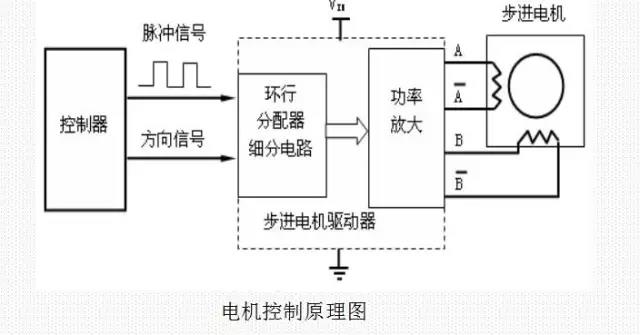

電機控制原理圖

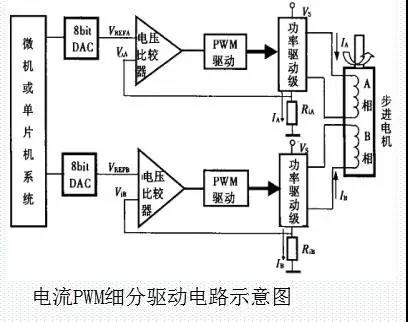

電流PWM細分驅動電路示意圖

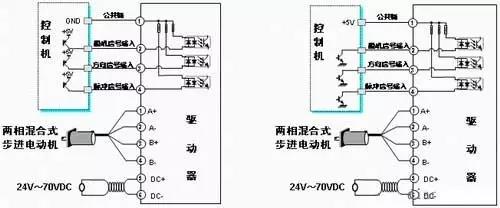

兩相步進電機接線圖

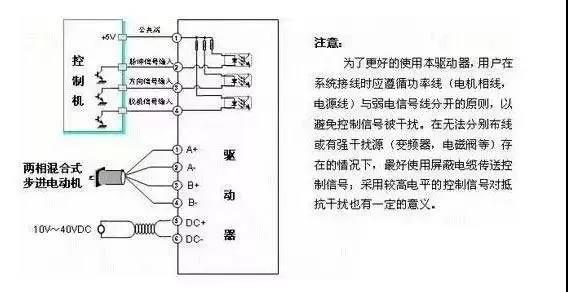

兩相混合式步進電機驅動器

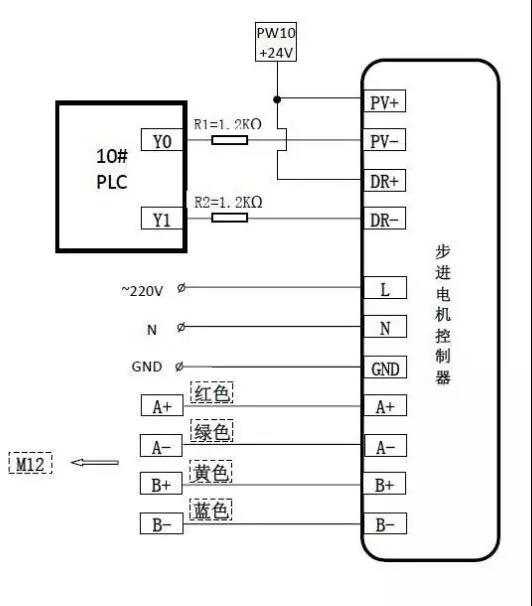

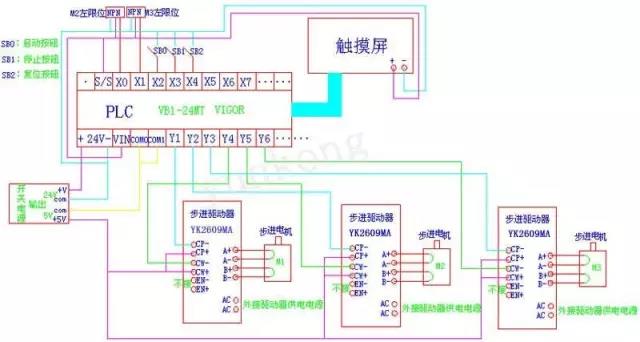

三菱PLC與步進電機驅動器的接線圖

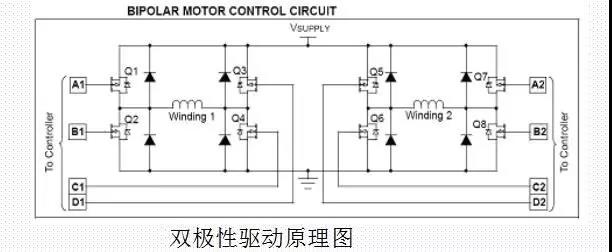

雙極性驅動原理圖

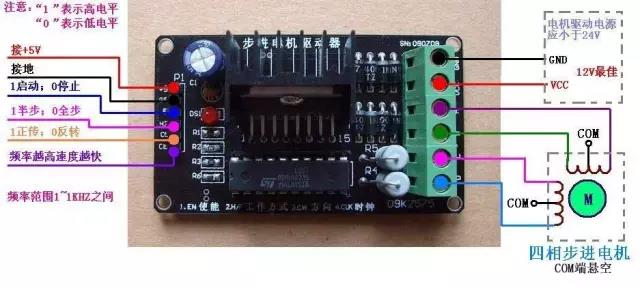

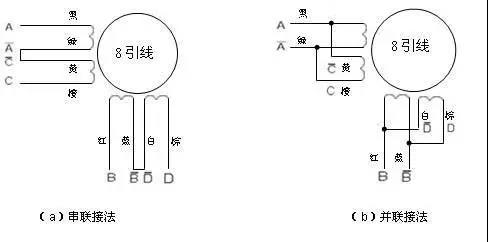

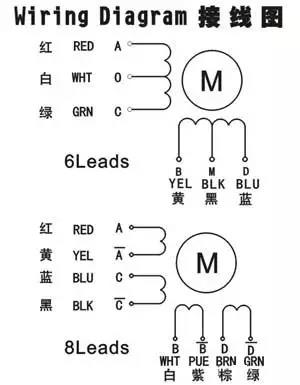

四相步進電機接線圖
伺服系統的輸進信號接線圖
步進電機動態指標及術語
1、步距角精度：步進電機每轉過一個步距角的實際值與理論值的誤差。用百分比表示：誤差/步距角*100%。不同運行拍數其值不同，四拍運行時應在5%之內，八拍運行時應在15%以內。
2、失步：電機運轉時運轉的步數，不等于理論上的步數。稱之為失步。
3、失調角：轉子齒軸線偏移定子齒軸線的角度，電機運轉必存在失調角，由失調角產生的誤差，采用細分驅動是不能解決的。
